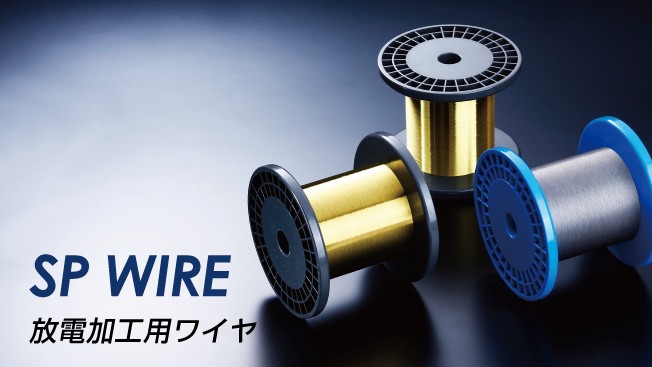

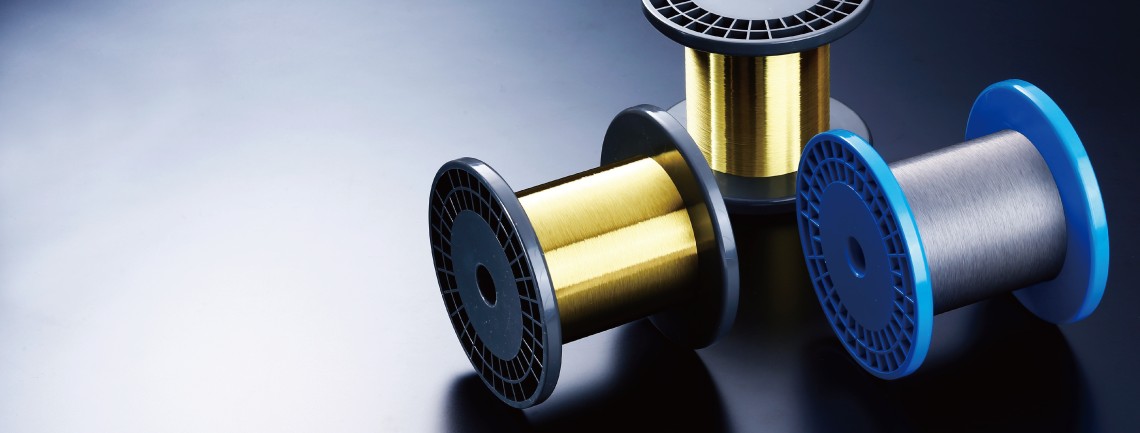

日鉄SGワイヤ株式会社のSPワイヤシリーズ（放電加工用ワイヤ）は、鋼線の総合メーカとして長年培った鋼線製造技術を基礎に開発された超精密加工用のワイヤ電極線です。
SPワイヤ、SP-Znワイヤは強度、真直性に優れ、タングステンワイヤやモリブデンワイヤに代わる超精密加工用の高性能電極ワイヤです。
ワイヤの総合メーカである日鉄SGワイヤ(株) のグループ会社として、卓越したワイヤ製造技術を駆使して他社にない開発・提供をしております。是非とも弊社の｢技術｣をご活用ください。

SPワイヤ　高張力電極線

SPワイヤシリーズは引張強さが高く、線径が均一であるため高速加工が可能で、精密な加工精度が得られます。また加工面の粗さも良好です。

SP−Znワイヤ　安価な高性能電極線

SPワイヤシリーズは、タングステン/モリブデンワイヤに準じる高張力特性、黄銅ワイヤに迫る加工性能を持ちながら、低価格でご使用戴ける精密加工ワイヤ電極線です。

優れた表面特性

SPワイヤシリーズは、表面が高品質めっきのため、通電ピンやワイヤ走行系のガイド類の磨耗にも良い結果をもたらします。

優れた真直性

SPワイヤは、精密微細加工や自動結線の要求に応え、真直性に対しては生産段階より充分考慮しています。
日鉄SGワイヤ株式会社のSPワイヤシリーズ（放電加工用ワイヤ）は、鋼線の総合メーカとして長年培った鋼線製造技術を基礎に開発された超精密加工用のSP-Znワイヤは、優れた表層改質黄銅めっきを有した精密加工用電極線です。安定した放電性により高い加工速度を提供します。加工面粗度もさらに向上します。SPワイヤと同様、高張力電極線で優れた真直性を有しています。
製品

Product		 種類

Type		 線径
(mm)
Diameter		 線径公差
(mm)
Tolerance		 引張強さ
(N/mm2)
Tensile strength		 導電率
(%)
Conductance		 質量
(g/5000m)
Weight
SPワイヤ
SP Wire		 SP03 0.03 +0.000
-0.003		 2,160≦ 13≦ 28
SP04 0.04 50
SP05 0.05 78
SP06 0.06 111
SP07 0.07 152
SP08 0.08 198
SP10 0.10 +0.000
-0.004		 1,960≦ 309
SP-Znワイヤ
SP-Zn Wire		 SP-Zn03 0.03 +0.000
-0.003		 2,160≦ 15≦ 28
SP-Zn04 0.04 50
SP-Zn05 0.05 78
SP-Zn06 0.06 111
SP-Zn07 0.07 152
SP-Zn08 0.08 198
SP-Zn10 0.10 +0.000
-0.004		 1,960≦ 309
条長(m)
Length		 リールの種類
Type of Spool		 リール寸法(mm)
Spool Dimensions		 リール数
S/Package
鍔径(D)
Diameter of Flange		 胴径(d)
Diameter of Body		 内幅(W)
Inside Width		 全長(L)
Overall Length		 穴径(h)
Diameter of Hole
40,000 P5 160 100 90 114 20 4
30,000 P3 130 80 90 110 20 6
20,000 P3 130 80 90 110 20 6
10,000 P3 130 80 90 110 20 6
5,000 P3 130 80 90 110 20 6
5,000 EDMAS 130 60 30 37 13 御相談
on request

※0.03、0.04mmの線径については、条長5,000m及び10,000mを標準とする。
※リール重量はP3が250g、P5が356gです。
